胶球清洗装置系统中胶球清洗输送装置的分析?


依胶球输送装置的型式不同,清洗系统大体可分为以下三种:
       1、特制离心输送胶球泵系统。 该
胶球清洗装置系统适用于各种冷却水系统,特别适用于闭式循环,与水力喷射器系统比较节约厂用电,不需压力较高的水源,也不会受到水压变化的影响。系统简单,运行操作方便。目前输送胶球泵在国内尚无制造,少数厂试验用的,均由德国设备配套进口的。国外达种系统采用较多。
       2、水力城射器系统:水力喷射器在现塌可自行加工易于尖现,对开式循环的电厂,由于冷却水入口压力低,采用带喷射器的系统较为经济,特别是当厂内有压力水源(大于4公斤/厘米)时,就更适用。过去国内儿个试验电厂大都采用此系统。
       3、在循环泵人口加胶球系统:该系统仅能适用于闭式循环电厂。胶球加在循环水泵的吸人侧,利用循环水泵迸行胶球的冲洗循环。虽然此系统简单,不需另加胶球输途装置,但胶球磨损大,易丢失,因此国内外未见采用。特制水泵系统集球网2.特制胶球泵3.装球室水力喷射器1.集球网2.水力喷射器装球宝向循环泵入口加胶球系统。
       4、共它系统: 在上述前两种系统,山于循环水回水欣仅为循环水量的4%左右,所以不致造成冷却水温的明显提高。为了防止冷却水温提高对传热的影响,这种系统虽然避免了冷却水略微升高,但系统I二阀门过多,要求自动化水平较高,否则运行操作频繁,四个转换阀经常动作也易于损坏。在工业L尚未见到应川的实例。然而,对于小型凝汽器和热交换器来说,来川胶球连续清洗系统后,冷却水温的提响传热效率的问题应引起才认泣。集球网2.装球室3.循环泵
主要设备:
       1、胶球输送装置输送装置是
胶球清洗装置胶球连续清洗的主耍设备之一,它使球在系统中不断循环。常用的有如下两种。
       (1)水力喷射器 这是一种现塌易于加工制造的胶球输是装置,它的精确制造是保证胶球清洗系统良好运行的关键。在制造组装时需满足:喷咀、喉部及扩散管同心、表面光滑、防止焊接变形等耍求。
       (2)特别离心输送胶球泵 这种泵的特点是:叶轮孔较大,通面圆滑,在泵的出人口有手孔盖,泵的转速较低。压力增大泵系统1.胶球2.集球网3.闸室4.筛笼5、6.转换阀7.压力增大泵集球网集球网的作用是收集凝汽器带出的胶球。一般都安装在凝汽器出水口的垂武管段上。
       目前国内外所采用过的集球网型式很多,大体可分以下两类。
       (1)锥形集球网:一般用5-6毫米厚的钢板开孔制成,共开孔截面至少应等于冷却水出口管截面的若a过大,则集球网易卡球且阻力增大;若a过小,集球网将加一长,难于布置。为了保证球顺着锥体自由移动,球径和集球网孔宽的比例要适当,共比植愈小则孔的 边椽所形成的门坎愈大,即影响球顺着锥体移动的阻力也愈大。在使川硬球的情况下,球径和集球网孔 室之比例 锥形集球网川IJ武径相对于不同帕环水管径参考下列数位选取。集球网内表而必须光滑,无毛刺,不卜球。安装时尽可能使孔的纵向中心与锥体动线方l句偏差小。
       (2)不锈钢制活动集球网 目前德、日等国还有一种可清扫的集球网,它可避免球的卡涩和冷却水中杂物的堵塞,。锥形集球网出日直径与循环水管径关系牛作形集球网开孔形状润,这种不锈钢制的集球网是由上两段筛网构成的,征段筛网一般采用两扇不锈钢棒烨接而成的倾斜格栅。上下格栅的开关由外部手柄操纵,当将格栅置于关闭位胜时,附着的杂物便被冷却水带走。 用于搜集海绵球的筛网栅距比搜集硬球的要小一些。如11本某电厂取球径的,以避免球的卡涩和漏掉。
       3、装球室 装球室供装球、收放球以及监视胶球的运行情况之用。国内外早期来用的装球宝需另设集球箱。装球宝上部焊有一个带盖的供装球川的短37管,下部通过另一短答和阀门与集球箱连接,集球箱内有网子供放球用,水从它的底部的管子排往地沟。从国内某电厂的试验发现:这种装球室在上下短管处是水流动的涡流区,系统投运时常有胶球在此停留不参与循环。而且收放球亦不便。

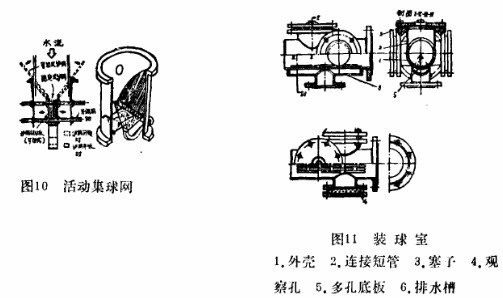

       目前采用一种双层圆筒形容器,_里面装一个笼子,共上装有切换阀,当阀开启时,海绵球流过笼子循环于清洗系统内,当切换阀关闭时,海绵球回收于笼子内。 苏修曹推荐采用一种装球室。球室的外壳就是装置的压力水管本身的活动集球网装球室1.外壳2.连接短管3.塞子4.观察孔5.多孔底板6.排水槽部分。装球和放球是通过连接短管进行的,利用塞子3定期向装球宝补充球。在球宝的外壳上装有两个观察孔,以监视球的循环情况。配备的多孔底板5和排水槽6使得可以利川装球室来作放球用,无需另设集球箱。
运行前的准备工作:
       1、净水装蹬完好是保证连续i青洗系统正常运行的必要条件。国内外在这方面都作了大是工作。 最近介绍一种涡流过滤器,该过滤器汽于凝汽器人口,它利用冷却水的旋回涡流将杂物除掉。
       2、连续清洗系统投运前应将铜芒i命先千净,除去垢物。对截而小的胶球难以通过的个别铜竹应加装档片,阻止胶球进入几不影响水流过。
       3、水室的处理胶球在水室中集聚停滞将影响清洗效果,为此必须对水室中易产生涡流和停滞的死角)IJ钢板、洋灰等予以处理。另外还要消除水室隔板和凝汽器端盖间的不严密处,防止冷却水短路以见球在此缝隙中停滞。由管板伸入到水室的诊头过长l才,对胶球的循环会有影响。可在管板表面涂上一层聚氮乙烯,厚度等于铜管伸出部分的长度。
       4、在胶球流经的管道上,若有支流(如冷油器用水管、凝汽器水室排水管等)则应在管端装设挡球网。
运行中的注意事项:
       1、胶球连续清洗系统在冷却水系统正常运行后方可投人;在清洗系统投运后,若冷却水系统需改变运行方式时,应预先切除i青洗系统。切除时,球应收集于装球室中,以备下次投运。
       2、定期检查胶球的磨损情况,及时更换和添加新球。 对于海绵球球径不得小于管内径。对于硬球,球径磨损到径小2,4毫来即应更换。
       3、集球网两端应安装压力侧点,运行中耍注意观察两端压差,当压差过大时,要进行反冲洗,以保证胶球的正常循环。
       4、当发现胶球循环速度显著下降时,则应检查胶球输送装置工作状况及锥形网水阻力等,以便及时处理。
       5、胶球投运时间及两次清洗的间隔需由冷却水质情况、垢物种类等决定。
原则是:
       ①在间隔时间内,管内不会形成坚实的污泥附着物。
       ②没有形成很粘附的藻类物质而仅有污泥。
清洗效果:
       采用
胶球清洗装置胶球连续清洗凝汽器铜管,不但减轻了体力劳动而且还可以大大提高机组运行的经济性,对防止铜管腐蚀等也有一定效果。

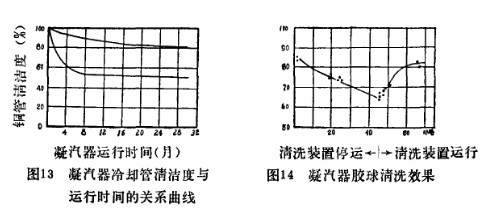

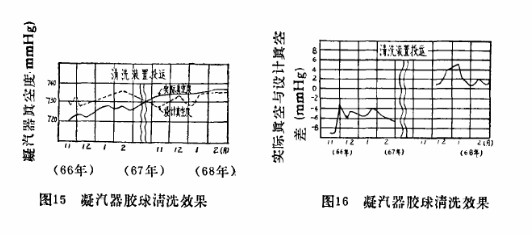

       1、提高机组运行经济性: 这一点已为国内外的运行经验所证明。如:户县电厂机组加装胶球清洗后,凝汽器端差经常维持在8℃以下,每年节煤二千吨。唐山电厂六号机自投人胶球清洗后,端差降低4℃左右,具空提高1.35%,日节煤六吨半,效果显著。
