胶球清洗,凝汽器胶球清洗装置系统组成及工作原理介绍
发布时间:2022/12/22 点击次数:1308

胶球清洗,凝汽器胶球清洗装置系统组成及工作原理介绍


    胶球清洗,凝汽器胶球清洗装置系统组成及工作原理介绍。主要介绍我宏琦厂家凝汽器胶球清洗装置及原理,以及该胶球清洗装置对电厂的经济效益。

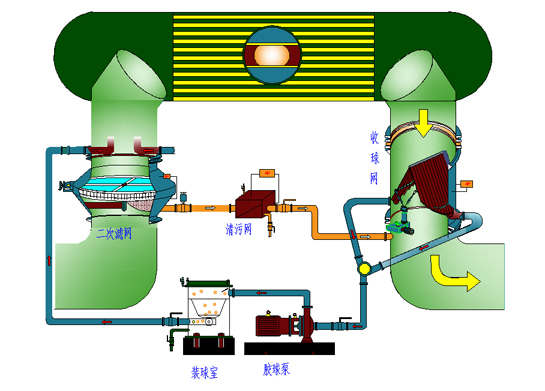

胶球清洗装置系统示意图

收球网安装于凝汽器循环水管路的出水管段上,它的作用是将随系统运行的清洁胶球从冷却水中分离出来。

胶球清洗泵:球清洗装置系统中使海绵胶球不断循环往复的动力设备。

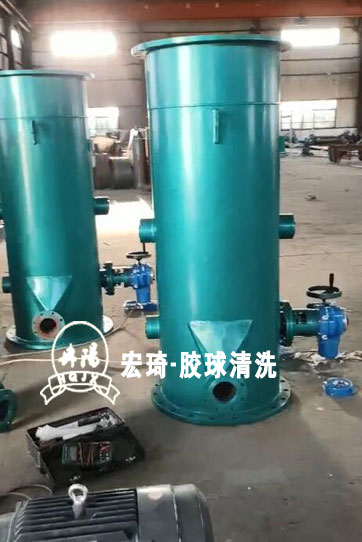

装球室:胶球清洗装置系统中用于放球,取球,存储和观察清洁胶球循环情况的胶球存储

分汇器:控制胶球在清洗系统中需进行清洗的一侧运行清洁胶球:凝汽器胶球在线清洗系统用胶球

旋转Z冲洗强排污二次滤网安装于凝汽器循环水管路的进水管段上,凝汽器循环冷却水二次过滤网,以改善胶球清洗系统清洁胶球的运行环境,污杂物可通过定期排污而排出循环水系统。此滤网也可单独使用于需要净化过滤循环水系统

胶球清洗装置工作原理

选用合适的清洁胶球,球的湿态直径比冷却管内径略大一点(约l~2mm),且湿态比重和水相近。将胶球从装球室手孔处投入装球室内,数量为凝汽器进水室铜管数的10%左右.然后

汽器水室因胶球是一个多微孔柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球、循环水经过水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽岀重新冋到装球室,如此循环往复对凝汽器冷却管实现连续清洗。

我宏琦厂家凝汽器胶球清洗装置由收球网,胶球输送泵,装球室,控制器,胶球及阀门管路等部件组成.它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管进行反复擦洗.该装置可在机组不用停机、不减负荷的条件下胶球在线清洗凝汽器冷却管内污垢及带出杂质,提高凝汽器内冷却管清洁度,提升凝汽器真空度和汽轮机热效率。

胶球在线清洗装置可按您的需求陡时投入胶球自动清洗状态,始终保持凝器冷却管内的清洁,延长冷却管的使用寿命,提启动胶球泵,打开系统两端球阀,胶球就在此循环水进口压力略高一些的水流带动下,进入擬高发电厂的经济效益,保障机组安全的运行。

1胶球清洗装置系统示意图
