电厂凝汽器胶球自动清洗装置及其清洗方法

       二次滤网系统具有多项功能，但是，我国环境污染较为严重，江河、湖泊等水质污染尤为突出。目前循环水路中较为普遍使用的固定式滤网已经显示出它的不足，无法完全净化水中污物、保持凝汽器水室经常处于清洁状态、保证胶球正常投运，也无法提高胶球回收率、凝汽器冷凝效果差。

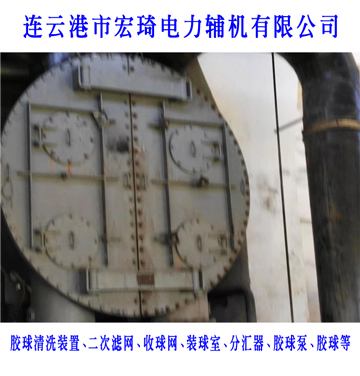

      一种电厂凝汽器胶球自动清洗装置，其组成包括：凝汽器，凝汽器连接两根a循环水路和两根b循环水路，a循环水路分别安装收球网、并通过c循环水路相互连接于分汇器；所述的b循环水路分别安装二次滤网、并通过d循环水路相互连接于另一分汇器；两个分汇器通过e循环水路连接于装球室，装球室和e循环水路之间还安装胶球输送泵。
      电厂凝汽器胶球自动清洗装置，a循环水路还具有循环水出口，b循环水路还具有循环水入口。
      电厂凝汽器胶球自动清洗装置，收球网还具有网板，网板连接电动执行机构；收球网采用不锈钢双栅格网版分流型结构或者采用SD型单栅格网板或者采用SL型漏斗式收球网。

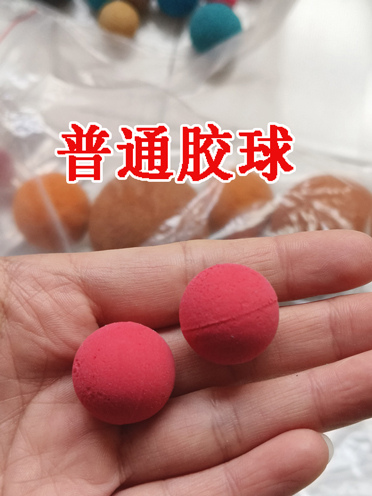

      电厂凝汽器胶球自动清洗装置，装球室内盛放胶球，胶球的湿态直径大于冷却管内径，且湿态比和水相近。
      电厂凝汽器胶球自动清洗装置，c循环水路上，分汇器和a循环水路之间安装球阀；d循环水路上，分汇器和b循环水路之间安装球阀。
一种电厂凝汽器胶球自动清洗方法：
      1)胶球输送泵给整个循环水路内的循环水提供压力而形成压力水体；
      2)装球室内盛放的胶球在胶球输送泵的压力作用下由循环水入口进入，又在压力水体的作用下进入凝汽器的水室；
      3)由于胶球是一个多微孔柔软的弹性体，在压力水体的作用下被挤压通过e循环水路、循d环水路，e对循环水路、d循环水路的内壁进行一次有效的抹擦，使e循环水路、d循环水路内壁污垢随水流带出，胶球与压力水体经过b循环水路、a循环水路进入收球网，在收球网板的阻拦下把胶球分离出来，并由胶球输送泵抽出流经c循环水路重新回到装球室；
      4)循环1-3步骤，实现对凝汽器循环水路的连续在线清洗。
有益效果：
      1.凝汽器胶球清洗装置由收球网、胶球输送泵、装球室、胶球以及阀门等部
件组成，借助在胶球输送泵提供压力而形成的压力水体的作用下，将大于凝汽器连接的循环水路内径的清洁胶球挤过，循环往复的压力水体带动清洁胶球进行反复擦洗循环水路的运动。该装置可在机组不用停机、不减负荷的条件下，使胶球在线清洗凝汽器循环水路被污垢并带出在职，提高凝汽器内冷却管清洁度，提升凝汽器这空度和汽轮机热效率。
      本发明方法利用循环水体进行清洗和冷却的过程，胶球在线清洗能够按照需求随时投入胶球自动清洗状态，始终保持凝汽器循环水路内壁的清洁，同时，分汇器能够控制整个装置需要进行清洗的一侧运行，减少耗能并延长循环水路的使用寿命，提高发电厂的经济效益，保障机组安全的运行。
      本发明在凝汽器循环水路安装二次滤网，能够改善胶球清洗系统清洁胶球的运行环境，污染物能够通过定期排污而排出循环水系统，而二次滤网还能够单独使用于需要净化过滤循环水系统中。
附图说明：

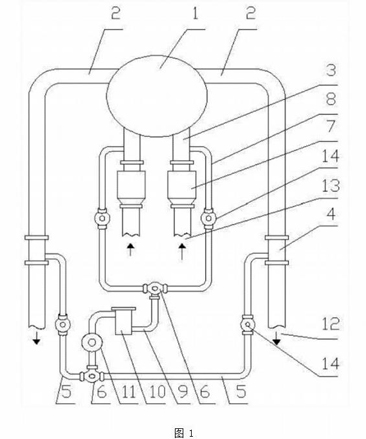

附图1是结构示意图。
具体实施方式：
实施例1:
      一种电厂凝汽器胶球自动清洗装置，其组成包括：凝汽器1,凝汽器连接两根a循环水路2和两根b循环水路3,a循环水路分别安装收球网4、并通过c循环水路5相互连接于分汇器6;b循环水路分别安装二次滤网7、并通过d循环水路8相互连接于另一分汇器6;两个分汇器通过e循环水路9连接于装球室10,装球室和e循环水路之间还安装胶球输送泵11。
实施例2:
      实施例1电厂凝汽器胶球自动清洗装置，a循环水路还具有循环水出口12,b循环水路还具有循环水入口13。
实施例3:
      实施例1或2电厂凝汽器胶球自动清洗装置，收球网还具有网板，网板连接电动执行机构；收球网采用不锈钢双栅格网版分流型结构或者采用SD型单栅格网板或者采用SL型漏斗式收球网。
实施例4:
      实施例1或2电厂凝汽器胶球自动清洗装置，装球室内盛放胶球，胶球的湿态直径大于冷却管内径，且湿态比和水相近。
实施例5:
      实施例1或2电厂凝汽器胶球自动清洗装置，c循环水路上，分汇器和a循环水路之间安装球阀；d循环水路上，分汇器和b循环水路之间安装球阀。
实施例6:
一种电厂凝汽器胶球自动清洗方法：
      1)胶球输送泵给整个循环水路内的循环水提供压力而形成压力水体；
      2)装球室内盛放的胶球在胶球输送泵的压力作用下由循环水入口进入，又在压力水体的作用下进入凝汽器的水室；
      3)由于胶球是一个多微孔柔软的弹性体，在压力水体的作用下被挤压通过e循环水路、循d环水路，e对循环水路、d循环水路的内壁进行一次有效的抹擦，使e循环水路、d循环水路内壁污垢随水流带出，胶球与压力水体经过b循环水路、a循环水路进入收球网，在收球网板的阻拦下把胶球分离出来，并由胶球输送泵抽出流经c循环水路重新回到装球室；
      4)循环1-3步骤，实现对凝汽器循环水路的连续在线清洗。
      电厂凝汽器胶球自动清洗装置增加了胶球输送泵的电动装置，使二次滤网结构和使用性更加完善，能够广泛应用于冷却水闭式循环及开式循环系统中。
