胶球清洗装置-凝汽器胶球清洗装置系统设备结构说明
发布时间:2023/2/6 点击次数:543

胶球清洗装置-凝汽器胶球清洗装置系统设备结构说明

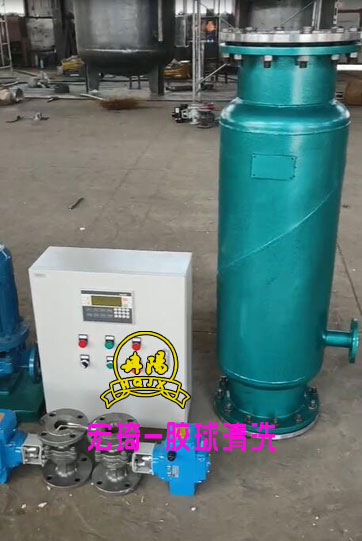

   胶球清洗装置-凝汽器胶球清洗装置系统设备结构说明。胶球清洗装置系统由胶球泵、装球室、分汇器、收球网及阀门等组成。它的工作原理是:清洗球在水流压力的作用下,从冷却水系统的进水管进入凝汽器的冷凝水管,洗擦掉管内壁的污垢,清洗球流至冷却水系统的出口,通过一个筛板装置,将清洗球从冷却水里筛滤出来。筛滤出的清洗球由一台回收泵抽走,然后按自动化要求程度的不同,通过一个清洗球自动筛选器或者一个闸板式清洗球收集器,再由泵送到冷却水系统的入口,如图1所示。

图1凝汽器胶球清洗装置系统流程

1.1胶球清洗装置设备结构

1.1.1收球网

收球网是胶球清洗装置的主要设备,它的作用是将通过凝汽器的胶球收集起来,进行再循环,因此,其性能和质量的好坏直接影响收球率的高低。该设备常出现的问题有:

①个别电厂现在仍使用结构复杂、易堵塞、难清理的老式收球网,且已运行较长时间,影响收球率。

②实际操作中,由于网板变形或反冲洗后网板不能恢复到位等原因,致使收球网的侧板与壳体之间间隙过大引起跑球。

③收球网网板倾斜角度大小应根据循环水流速大小进行设计。如角度太大,易使胶球卡在网板栅格间隙中,造成积球,难于循环。而在收球网反洗时,随水流而去。

1.1.2导流板若投球试验后打开凝汽器人孔端盖检査,发现网板底部出球口处存留着较多数量的胶球,则网板导流板存在一定问题,不能将胶球顺利引出。胶球堆积在出球口处网板上,堵塞出球口,从而影响系统收球率。

1.1.3胶球清洗装置-二次过滤网系统

有些装置设计无二次过滤系统,运行中杂物易堵塞,尤其是堵塞收球网。循环水二次过滤系统包括二次滤网、排污蝶阀和排污管路。它能提高循环水的净化效果,为胶球清洗装置系统正常工作创造条件。

有些装有二次滤网的,过滤和清除较大硬质杂物的效果较好,但清除纤维状杂物、塑料布及细小石块效果不够理想。经常有这些东西经二次滤网卡在收球网栅格间,造成收球网挂球、积球,影响了胶球系统的收球率,其收球率仅为30%左右,导致凝汽器铜管结垢严重,垢层厚达两个毫米以上,高压水冲洗根本无法进行。

1.1.4胶球清洗装置-胶球泵

胶球泵是输送胶球的用设备,实际运行中对胶球泵的容量、扬程、抽吸能力都有较高的要求。机组夏天运行时,由于凝汽器循环冷却水水量加大,入口压力增高,造成胶球泵出力不够,影响胶球的回收。

收球泵入口各法兰面由于垫片内径较大,阻碍了胶球的通行,产生积球。永安电厂的胶球堵塞即为此原因。

1.1.5胶球清洗装置-胶球

胶球选型至关重要,必须根据冷却水质特点、凝汽管结垢特点、水室特征、冷却水参数及凝汽管几何参数等机组特定情况,选择品种、直径、硬度、吸水沉降速度等均适合的胶球,才能确保清洗效果。胶球密度要求比循环水的密度略大,这样胶球才能随机进入凝汽器钛管。很多公司采用的胶球质量较差,同一规格的胶球大小也不一样,胶球在水中泡胀或者不能进入钛管,或者堵死在钛管内;有的比重太小,漂浮在循环水表面,有的受热后发粘,尤其夏季水温较高时,胶球会粘在管壁上,这些问题都严重影响胶球清洗装置系统的收球率和使用效果。

1.1.6胶球清洗装置-管道

收球管路设计不合理,管路繁琐、管件多,使泵入口阻力增大,不利于胶球回收。冷却管管径应均匀一致,,不应有扁管和瘪管,管口伸出管板的长度不宜超过2.5mmo对套管式冷却管,其胶球直径按套管选择。如已结成硬垢,应先清除硬垢,再投胶球。

1.1.7凝汽器结构

凝汽器进口水室存在“死区”或漩涡区,造成胶球在此积聚或打旋。有时水室内连接处还存在缝隙,由于水流冲击,在此处造成卡球,致使通过冷却管的球量减少,影响收球率。凝汽器出水口弯管段紊流对流场产生很大的影响。通常收球网板安装位置的上游及下游应有相当于3倍直径左右距离的直管段,以保证管路内流场均匀,便于收球网板正常工作。实际T.程中往往因空间有限,收球网板上端即为弯管段,紊乱的流场会导致出球口处胶球滞留,或胶球吸附在收球网板的局部区域,从而严重影响胶球循环。

1.2循环水系统

1.2.1循环水质

循环水中含有大量的纤维状杂物,塑料布及细小硬质杂物堵塞了收球网孔,一方面产生挂球,另一方面增加了网前后压差,使胶球愈积愈多。冷却水成份还随季节不同而变化,水中含有的可溶性物质有时会产生沉淀,并在冷却管内结成硬垢。

1.2.2循环水量及其出入口压差

当循环水量及其出入口压差小时,会引起胶球通过凝汽器冷却管困难,堵在管内,此种情况多发生在冬季运行的机组中。'

1.3运行管理

胶球连续清洗的成败与是否遵守运行规程有直接关系。比如凝汽器的逆洗和管道的冲洗、投球和收球时间的控制、球循环泵的运行和事故的处理、循环水量和流速的控制、调整等。有的电厂没有操作规程或不按规定进行定期反冲洗,甚至将上网板焊死不能反冲洗。

胶洗装置经调试收球率达到规定要求后,由于部分电厂没有配备人负责,且运行无规章制度可循,较长时间不投运,投运前没有对凝汽器及铜管进行清理,以致胶球进入铜管时,被堵在里面,使胶球收球不高,清洗效果不佳。胶洗装置缺少日常维护,发现问题不及时处理,没有随机组检修而同时进行检修。
