凝汽器胶球清洗装置系统设计满足条件及收球网关系?
凝汽器胶球清洗装置系统设计满足条件及收球网关系?凝汽器胶球清洗装置命用于发电锅炉、生物质锅炉,发电螺旋锅炉,电厂余热回收、水泥清洁换热、钢厂余热发电厂等。各大电厂有需求的可联系我宏琦电力胶球清洗装置产品。由于凝汽管在进行冷热工作,使得凝汽管内壁沾上污垢,影响冷热交换的效率。胶球清洗装置是汽轮机发电机组在运行当中对凝汽器冷却钢管内污垢进行清洗的装置,该凝汽器胶球清洗装置在凝汽式汽轮机不减负荷的情况下对凝汽管进行清洗。该装置使用性能的好坏,直接影响到凝汽器的清洁程度和传热效率。某企业因生产发展需要,拟开发设计凝汽器胶球清洗系统。因此选定凝汽器胶球清洗系统胶球清洗装置的设计配件收球网课题。
完成满足生产要求的凝汽器胶球清洗系统胶球清洗装置的总体结构设计、主要零部件结构设计技术图样一套,要为了保持凝汽器管束内部经常处于清洁状态,提高机组运行的经济性,防止或减轻凝汽器铜管腐蚀,延长其使用寿命及改善劳动条件,机组运行时,需要对凝汽器的冷却水进行净化及对凝汽器的铜管进行经常性清洗,凝汽器胶球自动清洗装置是目前清洗铜管广泛采用的一种设备。本课题从企业生产实际出发,开发和研究了凝汽器胶球自动清洗装置的先进工艺和方法,对组成凝汽器胶球自动清洗装置的主传动系统进行设计,以满足凝汽器胶球自动清洗装置不同的要求。
凝汽器胶球清洗装置工艺,对清洗胶球在不同条件下的清洗力进行了试验对比研究,并根据研究结果设计制造了凝汽器胶球清洗装置,就凝汽器清洗工艺和凝汽器胶球清洗装置的重要内容作了阐述,主要工作如下:
(l)对凝汽器清洗业国内外现状进行详细调查,并针凝汽器的污染物对胶球清洗能力做出重点分析。
(2)对胶球清洗工艺作出分析,制定了清洗工艺流程,并对胶球清洗工艺采用真空脱气技术。着重分析了胶球清洗与真空脱气工艺、漂洗工艺、蒸汽清洗和真空干燥工艺;并针对胶球清洗的特性,分析了蒸馏工艺。
(3)利用上述结果,为凝汽器设计制造包括胶球清洗、真空干燥等工艺流程的凝汽器胶球清洗装置。
(4)通过分析清洗装置的现场控制需求,设计了基于PLC的控制系统。调试凝汽器胶球清洗装置的各项运行参数,以达到凝汽器佳清洗效果,并对设备运行进行监控。
凝汽器胶球清洗装置的设计
凝汽器胶球清洗装置的基本要求设计制造凝汽器胶球凝汽器胶球清洗装置要保证满足以下几点要求:
(1)必须满足洁净度要求,清洗后不能含有任何油污等污物,保证达到规定的洁净度要求,以满足后续工序的要求;
(2)必须满足工作进度的要求,具有较高的清洗效率,设备运行稳定可靠:
(3)工作场所容许的碳氢气体浓度符合规定要求,必须有清洗液温度和可燃气体浓度控制装置以及一定的消防措施,紧急情况下有报警和紧急停车装置,保证操作者的安全;
(4)设备的运行、清洗液的回收或者处理符合环境保护法规的要求;
(5)操作简单实用,运行成本经济合理,性能价格比好;
(6)布局合理,造型美观,色彩协调。

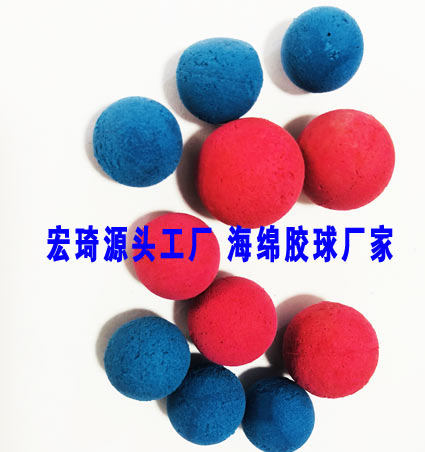

凝汽器胶球清洗装置总体设计方案胶球清洗装置的工作原理胶球清洗装置一般由胶球泵、收球网、装球室、电控柜等设备组成。其工作原理见图。清洗时把密度(湿态)与循环水相近的海绵橡胶球装入装球室,其数量约等于每一个流程中铜管数的10%,湿态球直径较铜管内径大1mm2mm。然后启动胶球泵,胶球就在比循环水进口压力略高一点的水流带动下,通过输球管进入凝汽器的进口管,与通过二次滤网来的主循环水混合并进入凝汽器的前水室。海绵球随水流经冷凝管流出,经收球网把球收回,进入收球网的网底,通过引出管又把球吸收到胶球泵,随后又打入装球室,以此再循环。由于海绵球是多孔柔软的弹性体,在循环水进出口压差的作用下进入凝汽器冷凝铜管。在铜管中海绵球呈卵形,与冷凝管内壁有整圈接触,这样在胶球经过冷凝管时,就把冷凝管的内表面擦洗了一次,这样使凝汽器冷却面达到了清洗的目的。

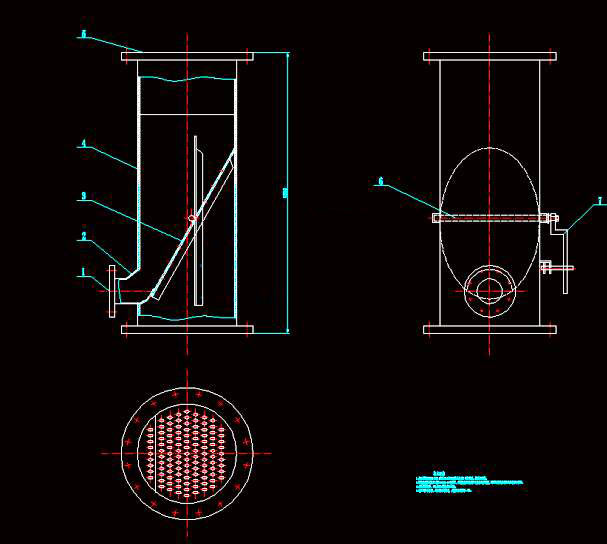

收球网。网板有无脱焊、变形或损坏,与轴联接有无松动,活动网板与固定部分是否卡碰,轴有无弯曲、能否灵活转动,执行机手动、电动运转是否正常、到位,指示是否准确,轴承是否泄漏等。清除网板上的一切杂物。
